当前位置: 主页 > 最新动态 > 铝型材知识 >

工业铝型材挤压速度选择

发布时间:2017-05-02 关注次数:
工业铝型材挤压速度也是挤压工艺中的一个重要参数。它对发挥挤压机的生产效率和工业铝型材挤压产品的品质都有很大影响。挤压速度有两种表示方法:一种是以挤压轴的行程速度V表示,单位为“mm/s”:另一种是以金属从模具孔中流出的速度υ来表示,单位为“m/min”。通常挤压速度指的是金属从模具孔流出的速度υ。

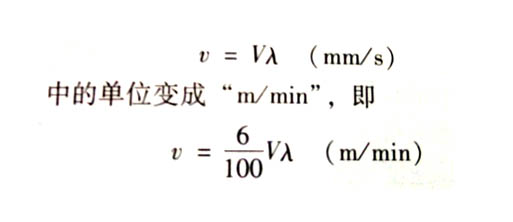

两者关系为:



公式中符号表示:
V—挤压轴行程速度,mm/s;
λ—挤压系数;
υ—挤压速度,m/min;

工业铝型材挤压速度的选择原则:
在保证挤压制品尺寸合格、不产生挤压裂纹、扭拧、波浪等缺陷的前提下,设备能力许可时,尽量选用较大的挤压速度。一般工业铝型材产品断面外接圆、挤压系数大、挤压筒直径大,应降低挤压速度;工业铝型材形状复杂,精度要求高,挤压速度应低。为保证焊合质量,空心型材挤压速度应比实心工业铝型材低,多孔模具挤压速度应比单孔模具挤压低,未经过均匀化的铸锭比均匀化铸锭的挤压速度低。6063工业铝型材的挤压速度一般为15-50m/min,最大可到100m/min以上,空心工业铝型材一般为10-30m/min。为保证工业铝型材的几何尺寸、工业铝型材表面和力学性能,最好采用等挤压速度。
南京恒能铝业提供工业铝型材,铝型材,铝型材配件等等!网址:www.hnalum.com   电话:025-84911188
微信号
